參數范圍 |
流量：3.2~100(m3/h) |
揚程：8~80(m) |
功率：0.75~75(kw) |
粘度：≤30*10-6(m3/s) |
溫度：-20℃~100℃ |
過流部件：不銹鋼(奧氏體) |
聯接方式：法蘭、管子 |
產品概述：
CQB型磁力泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是國內聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。
型號意義：
例：CQB 80 - 50 - 200
200-葉輪名義直徑
50-出口直徑
80-進口直徑
CQB-磁力驅動泵
產品特點:
CQB型磁力泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是國內聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。
CQB型磁力泵過流分布采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐蝕性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的水泵。
性能參數表：
泵型號 | 流量(m3/h) | 揚程 | 汽蝕余量 | 轉速(r/min) | 軸功率 | 效率(%) |
CQB32-20-125 | 3.2 | 20 | 5.0 | 2900 | 0.58 | 30 |
CQB32-20-160 | 3.2 | 32 | 3.5 | 2900 | 0.99 | 28 |
CQB40-25-105 | 6.3 | 12.5 | 6.0 | 2900 | 0.55 | 39 |
CQB40-25-125 | 6.3 | 20 | 5.0 | 2900 | 0.98 | 35 |
CQB40-25-160 | 6.3 | 32 | 3.5 | 2900 | 1.72 | 32 |
CQB40-25-200 | 6.3 | 50 | 3.5 | 2900 | 3.43 | 25 |
CQB50-40-85 | 12.5 | 8 | 3.5 | 2900 | 0.56 | 49 |
CQB50-32-105 | 12.5 | 12.5 | 3.5 | 2900 | 0.91 | 47 |
CQB50-32-125 | 12.5 | 20 | 3.5 | 2900 | 1.62 | 42 |
CQB50-32-160 | 12.5 | 32 | 3.5 | 2900 | 2.79 | 39 |
CQB50-32-200 | 12.5 | 50 | 3.5 | 2900 | 5.49 | 31 |
CQB50-32-250 | 12.5 | 80 | 3.5 | 2900 | 10.89 | 25 |
CQB65-50-125 | 25 | 20 | 3.5 | 2900 | 2.67 | 51 |
CQB65-50-160 | 25 | 32 | 3.5 | 2900 | 5.07 | 43 |
CQB65-40-200 | 25 | 50 | 3.5 | 2900 | 9.20 | 37 |
CQB65-40-250 | 25 | 80 | 3.5 | 2900 | 14.72 | 37 |
CQB80-65-125 | 50 | 20 | 4.0 | 2900 | 5.24 | 52 |
CQB80-65-160 | 50 | 32 | 4.0 | 2900 | 9.08 | 48 |
CQB80-50-200 | 50 | 50 | 4.0 | 2900 | 14.8 | 36 |
CQB80-50-250 | 50 | 80 | 4.0 | 2900 | 23.68 | 46 |
CQB100-80-125 | 100 | 20 | 4.0 | 2900 | 9.73 | 56 |
CQB100-80-160 | 100 | 32 | 4.0 | 2900 | 15.85 | 55 |
CQB100-65-200 | 100 | 50 | 4.0 | 2900 | 25.69 | 53 |
CQB100-65-250 | 100 | 80 | 4.0 | 2900 | 45.39 | 48 |
備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
安裝調試：
一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。
三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
四，檢查電機旋轉方向是否與磁力泵轉向標記一致。
五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。
六，泵停止工作前，應先關團排出閥門，然后切斷電源。
注意事項：
一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）
五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。
六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
故障排除：
| 故障形式 | 產生原因 | 排除方法 |
1 | 水泵反轉 | 改變電機接線 |
2 | 進水管道漏氣 | 杜絕漏氣 |
3 | 泵腔蓄水不足 | 增加蓄水量 |
4 | 電壓太高,啟動時聯軸器打滑 | 調正電壓 |
5 | 吸程太高 | 降低泵安裝位置 |
6 | 閥門沒有打開 | 校正或更換閥門 |
流量不足.1 | 吸入管徑太小或淤塞 | 調換或清洗進水管 |
2 | 葉輪流道阻塞 | 清洗葉輪 |
3 | 揚程過高 | 開大出水閥 |
4 | 轉速不夠 | 恢復額定轉速 |
揚程過低.1 | 流量過大 | 關小出水閥 |
2 | 轉速太低 | 恢復額定轉速 |
噪音太大.1 | 軸嚴重磨損 | 更換泵軸 |
2 | 軸承嚴重磨損 | 更換軸承 |

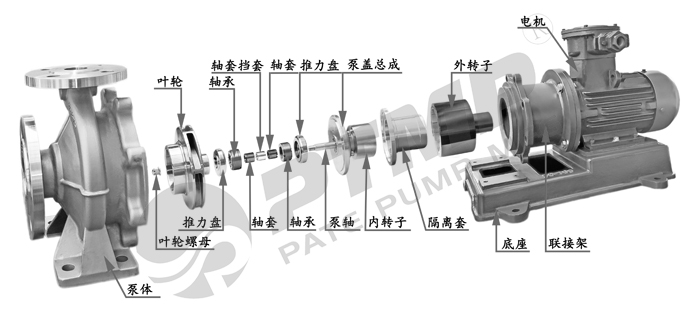

結構圖：
| 序號 | 零件名稱 | 序號 | 零件名稱 |
| 1 | 泵體 | 8 | 內轉子 |
| 2 | 葉輪 | 9 | 隔離套 |
| 3 | 推力盤 | 10 | 外轉子 |
| 4 | 軸承 | 11 | 底座 |
| 5 | 軸套 | 12 | 聯接架 |
| 6 | 泵軸 | 13 | 電機 |
| 7 | 泵蓋 |

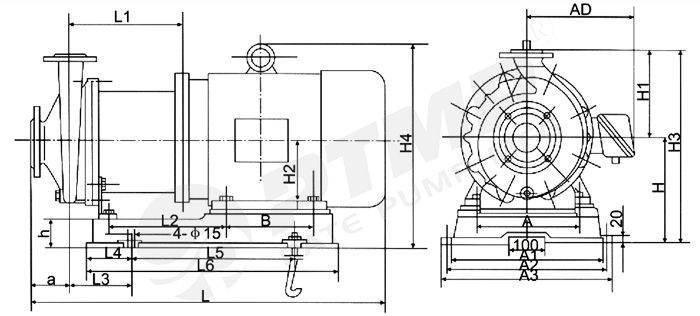

安裝尺寸圖：
安裝尺寸表：
泵型號 | A | AD | B | L | L1 | H1 | H2 | a |
32-20-125 | 125 | 150 | 100 | 458 | 133 | 120 | 90 | 65 |
32-20-160 | 140 | 155 | 100 | 483 | 143 | 160 | 115 | 65 |
40-25-105 | 125 | 150 | 100 | 458 | 133 | 120 | 90 | 65 |
40-25-125 | 140 | 155 | 125 | 508 | 143 | 160 | 112 | 65 |
40-25-160 | 160 | 180 | 140 | 633 | 233 | 160 | 112 | 80 |
40-25-200 | 216 | 210 | 140 | 728 | 253 | 160 | 132 | 80 |
50-40-85 | 125 | 150 | 100 | 458 | 133 | 120 | 90 | 80 |
50-32-105 | 140 | 155 | 125 | 508 | 143 | 160 | 112 | 80 |
50-32-125 | 160 | 180 | 140 | 633 | 233 | 160 | 112 | 80 |
備注：安裝尺寸表均只做參考，如需產品相關詳細參數說明書請致電：021-56386999。
性能曲線圖：
